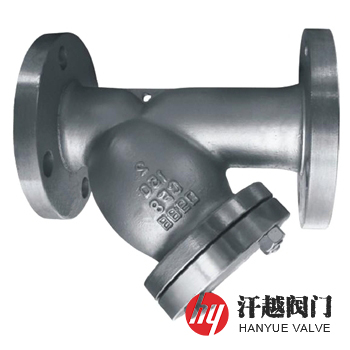

6A雙相不銹鋼Y型過濾器是種器體和器蓋采用ASTM A995 GRADE 6A(CD3MWCuN)或ASTM A890 GRADE 6A(CD3MWCuN)及ASME SA995 GRADE 6A(CD3MWCuN)等材質鑄造成型，濾筒由UNS S32760冷軋鋼板沖制而成，用于管道中去除海水、鹽水、鹵水及鹽酸等介質中的固體顆粒物的雙相鋼Y型過濾器，其殼體所選用的鋼種屬超低C、高Cr、Mo及N，6.5%~8.5%Ni，含Cu和W，且耐點蝕當量值PREN=%Cr+3.3(%Mo+0.5%W)+16%N≥40的第三代雙相鋼不銹鋼鑄件，因具有合適的兩相(α/γ)比例，使它的綜合力學性能及耐蝕性相對于普通奧氏體和鐵素體不銹鋼更加的優異，固溶組織中黑色鐵素體基體上均勻分布著白色的奧氏體相且兩相比例接近1:1，因它擁有較高的強度和良好的抗腐蝕能力，所以，本產品被廣泛應用在海水處理、海上油田等海洋工程及石化、紙漿和造紙等工業領域。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 器 體 | ASTM A995 Gr.6A | A995 CD3MWCuN | ASTM A890 Gr.6A | A890 CD3MWCuN |
| 2 | 器 蓋 | ASTM A995 Gr.6A | A995 CD3MWCuN | ASTM A890 Gr.6A | A890 CD3MWCuN |
| 3 | 濾 筒 | UNS S32760 | UNS S32760 | UNS S32760 | UNS S32760 |
| 4 | 絲 網 | UNS S32760 | UNS S32760 | UNS S32760 | UNS S32760 |
| 5 | 墊 片 | PTFE | PTFE | PTFE | PTFE |
| 6 | 螺 栓 | ASTM A193 B8M | ASTM A193 B8M | ASTM A193 B8M | ASTM A193 B8M |
| 7 | 螺 母 | ASTM A194 8M | ASTM A194 8M | ASTM A194 8M | ASTM A194 8M |
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 氣密性試驗壓力(MPa) | 2.0 | 5.0 | 11.0 | 15.0 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991 | |||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗驗收 | SH/T 3411-1999、HG/T 21637-1991 | |||
| 過濾精度 | 0.02mm ~ 16.0mm | |||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| L | H | L | H | ||||
| 150 | ? | 134 | 60 | 150 | 5 | 351 | 205 |
| ? | 142 | 70 | 6 | 388 | 260 | ||
| 1 | 152 | 70 | 8 | 468 | 300 | ||
| 1 ? | 168 | 75 | 10 | 540 | 380 | ||
| 1 ? | 200 | 90 | 12 | 640 | 410 | ||
| 2 | 217 | 105 | 14 | 683 | 480 | ||
| 2 ? | 252 | 150 | 16 | 755 | 540 | ||
| 3 | 282 | 175 | 18 | 853 | 580 | ||
| 4 | 309 | 200 | 20 | 900 | 645 | ||
| 5 | 351 | 205 | 24 | 1060 | 950 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
