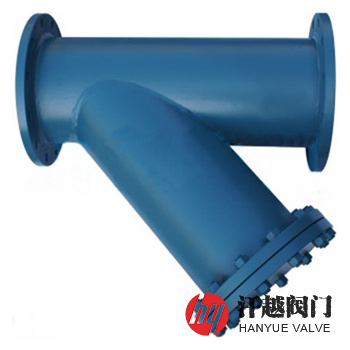

焊制Y型過濾器產品概述

焊制Y型過濾器是一種為過濾石油化工生產過程中液體介質所含的固體顆粒，從而保證泵正常運行的焊接Y型過濾器，其設計、制造、檢驗與驗收符合現行《石油化工泵用過濾器選用、檢驗及驗收》SH/T 3411-1999的規定。它的殼體由主管和中部支管按相應角度(通常為45°或55°)組焊而成，中部斜管內置有相應過濾精度的濾筒和濾網，一般情況下，流體從進液口進入后，先流經濾筒內，將雜質阻擋在筒底，而潔凈的濾液則能穿過網孔，然后從出液端流出進入泵內，當需要清洗時，只需旋開排污螺塞，放盡殘料，拆卸法蘭蓋，取出濾網清洗即可。本產品主體材質應依據其設計壓力、工作溫度、使用介質及材料性能等選用，并應根據泵的結構型式及輸送要求，確定網目的大小，當泵對輸送介質無特殊要求時，可采用30目網。

焊制Y型過濾器部件材料

焊制Y型過濾器性能規范

焊制Y型過濾器主要尺寸

焊制Y型過濾器結構圖
